表面処理

各種コーティング一覧

⇒モバイル表示時、表が全部表示されていない場合は横方向にスクロールし、閲覧頂けますようお願い致します。
品名 TiN PVD-TiCN DLC
硬度 2,000~2,200Hv

2,600~2,800Hv

2,500~3,500Hv
膜厚 2~4μm 1~3μm 1~3μm
摩擦係数 0.55 0.55 0.55
酸化温度 500℃ 400℃ 350℃
処理温度 450~500℃ 450~500℃ 100~250℃
用途 一般切削工具(鋼材用)
プラスチック成型金具
機械部品
切削工具
プレス金型
アルミ部品製造治工具
難削材切削工具
品名 TiAIN CVD-TiC GLC
硬度 2,400~2,600Hv

3,000~3,800Hv

1,700~3,000Hv
膜厚 2~4μm 5~10μm 1~10μm
摩擦係数 0.55 0.1
酸化温度 800℃ 350℃ 400℃
処理温度 300~500℃ 1,000℃ 100~250℃
用途 高速切削用工具
樹脂成型金具
プレス金型 除電膜
半導体装置
品名 CrN CVD-TiCN FHC
硬度 1,700~2,000Hv

2,500~3,000Hv

1,500~2,500Hv
膜厚 2~5μm 5~10μm 1~3μm
摩擦係数 0.45 0.06
酸化温度 800℃ 350℃ 400℃
処理温度 700℃ 600℃ 100~250℃
用途 摺動部品
銅系切削工具
樹脂成型金具
射出成型(スクリュー)
プラスチック成型機部品
離形性要求金型
撥水要求部品

コーティング事例

パンチ(YXR3+TiC+DLC)①

基材製作~表面処理まで一括対応

パンチ(YXR3+TiC+DLC)②

パンチ(YXR3+TiC+DLC)

MAD処理(表面改質)

剥がれないコーティング

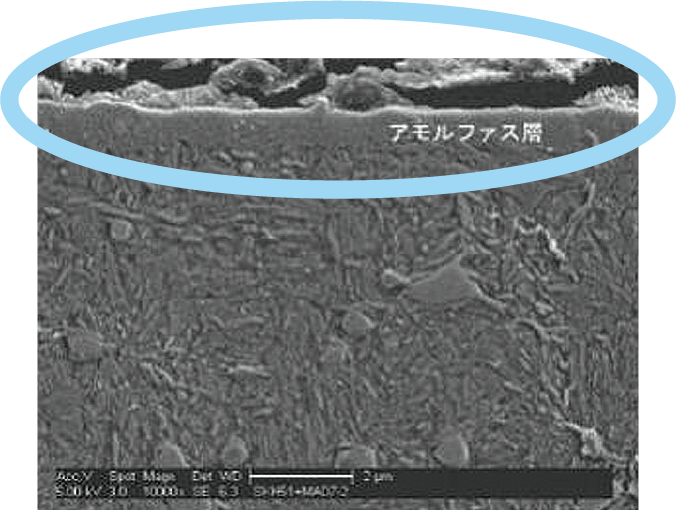

MAD処理は、特殊な表面改質で素材表面をアモルファス状態にします。

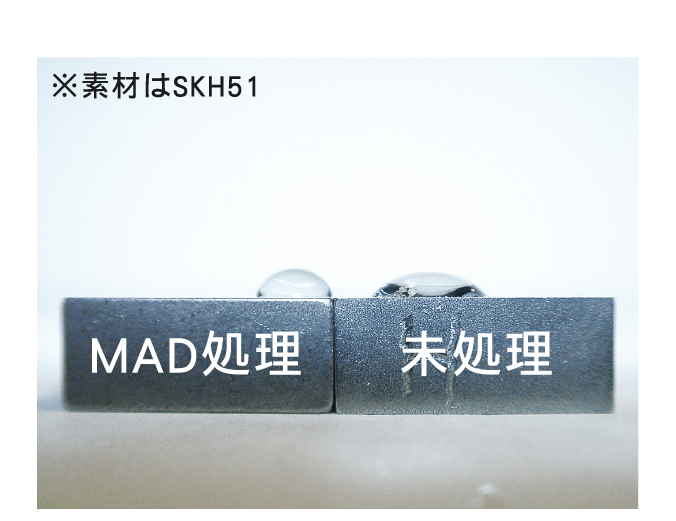

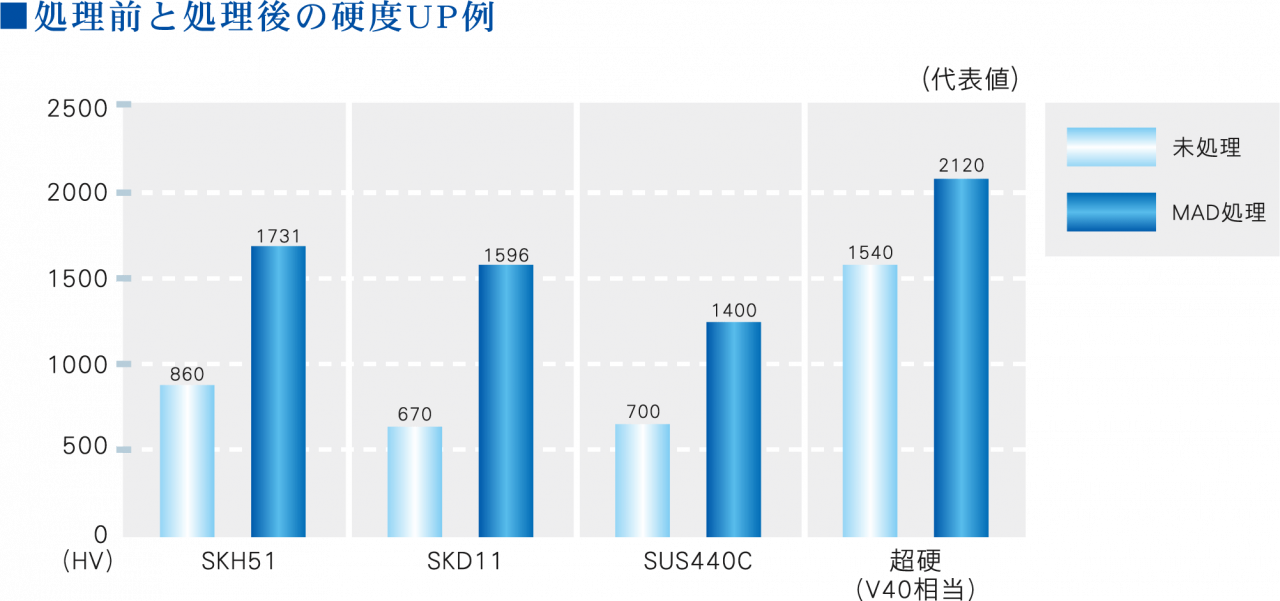

表面硬度の向上と撥水性(離型性)に効果があり、特にSKH材に最適です。

寸法変化を起こす事がありませんので、今まで表面処理が出来なかった精密部品や金型、工具に是非おためし下さい。

生材にも効果があります。焼き入れや窒化処理の出来なかった金型も寸法変化無しで表面改質できます。

[適応材] SKH系・SKD系・SUS系

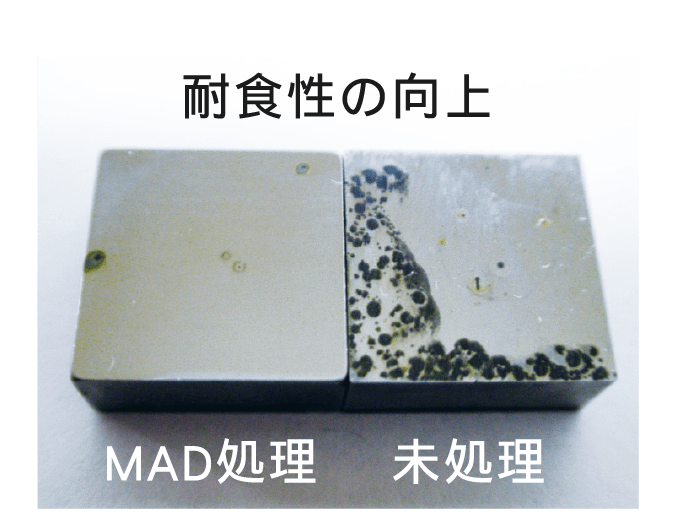

[効 果] 耐摩耗性・離形性・耐食性の向上

[用 途] 金型・機械部品・工具・各種表面処理の下地

水素レスDLC(ダイヤモンドライクカーボン)

用途 : 切削工具・精密部品

硬度 4,000~7,000Hv 膜厚0.2~0.4μm
摩擦係数 0.1 処理温度150~200℃
耐熱温度 500℃

GLC(グラファイトライクカーボン)

用途 :除電膜、半導体製造装置

硬度 4,000~7,000Hv 膜厚0.2~0.4μm
摩擦係数 0.1 処理温度150~200℃
耐熱温度 500℃
